Описание

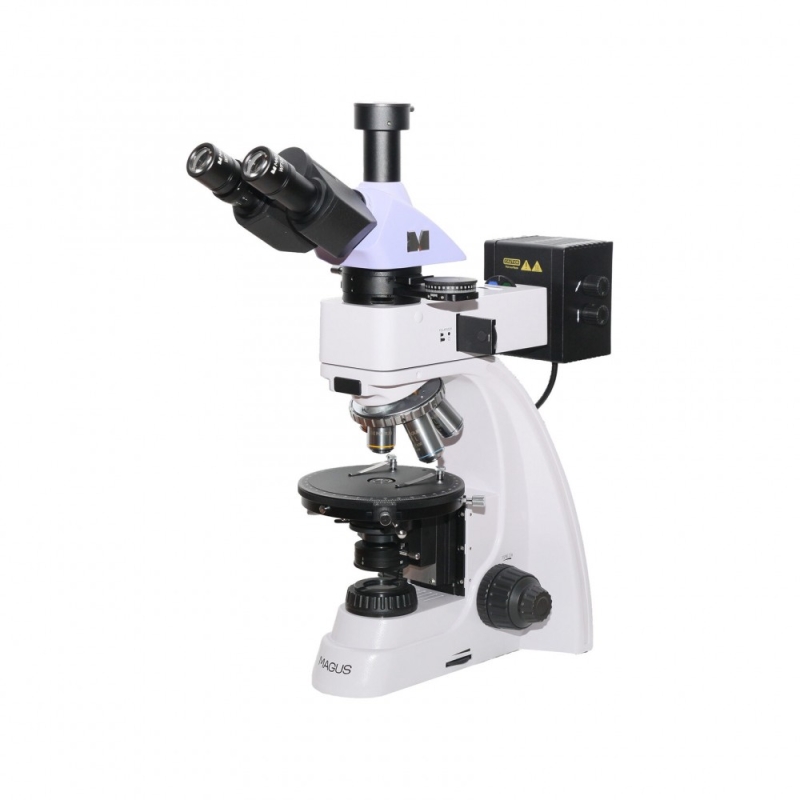

MAGUS Pol 850 – это профессиональный микроскоп для работы по методу поляризации в проходящем и отраженном свете. Также он поддерживает работу в светлом поле. Микроскоп предназначен для исследования геологических, биологических полимерных анизотропных объектов и непрозрачных аншлифов, толщина которых может достигать 15 мм. Одна сторона аншлифа должна быть отполирована. Микроскоп применяется в разных сферах науки: медицине, петрографии, минералогии, криминалистике и проч. Оптическая схема Планахроматические объективы рассчитаны на работу без покровного стекла и свободны от напряжений, т. е. не вносят ложных оптических эффектов в изображение. Оптика обеспечивает четкое и детализированное изображение по всему полю зрения. Всего в комплект включены четыре объектива, они устанавливаются в револьверное устройство с пятью гнездами. В оставшееся свободное гнездо может быть установлен опциональный объектив из линейки аксессуаров бренда. Гнезда револьвера центрируются. На микроскопе установлена тринокулярная насадка, имеющая отдельный канал визуализации для цифровой камеры (камера в комплектацию не включена). Световой поток может быть полностью направлен в окулярные тубусы или на камеру (деление 100/0 или 0/100). Для настройки оптики под особенности зрения пользователя можно воспользоваться диоптрийной подвижкой на левом окуляре. Система освещения Для освещения рабочей области используются галогенные лампы 30 Вт – для отраженного и проходящего света. Они ярко светят в «теплом» цветовом спектре, поэтому создают оптимальные условия для длительной работы на каждом объективе: образцы видны хорошо, а глаза не устают. Освещение может быть выставлено по методу Кёлера, т. е. изображение получится без артефактов, с высоким разрешением и без виньетирования. В отраженном свете доступно использование светофильтров. Поляризованный свет получается в результате взаимной работы анализатора и поляризатора: их поворотом относительно друг друга регулируют угол поляризации. Для коноскопии используется линза Бертрана – она расположена в промежуточной насадке. Там же находится слот для установки компенсаторов – с помощью компенсаторов повышают контраст объектов. Механика Предметный столик вращается, поэтому можно изменять преломление света внутри образца. Также столик может быть отцентрирован относительно оптической оси. На столике присутствуют отметки угла поворота и измерительная шкала. Для фокусировки используются рукоятки на корпусе микроскопа: резкость настраивают грубо и тонко. Ход грубой фокусировки можно сделать мягче или жестче – для удобства пользователя. Также для нее присутствует блокиратор хода. Аксессуары Раскрыть все возможности микроскопа помогут дополнительные аксессуары: объективы, окуляры, цифровые камеры, калибровочные слайды. Они представлены в линейке бренда MAGUS. Основные особенности: • Для работы по методу поляризации в отраженном и проходящем свете; доступен метод светлого поля • Канал визуализации для установки цифровой камеры; деление светового потока: 100% света на окуляры или 100% света на канал визуализации • Планахроматические объективы без напряжений не вносят оптических искажений в изображение • Источники проходящего и отраженного света – галогенные лампы 30 Вт; Кёлер для отраженного и проходящего света • Центрируемые гнезда револьверного устройства, центрируемый предметный столик; столик вращается и имеет измерительную шкалу • Линза Бертрана и компенсаторы расположены в промежуточной насадке • Возможность установки дополнительных аксессуаров Комплектация: • Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов • Осветитель отраженного света – насадка с фонарем лампы • Тринокулярная визуальная насадка • Промежуточная насадка с линзой Бертрана, анализатором и слотом для установки компенсаторов • Компенсаторы: ? компенсатор, ?/4 компенсатор, кварцевый клин • Объектив-планахромат, рассчитанный на бесконечность: PL 5x/0,12 WD 26,1 мм • Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм • Объектив-планахромат, рассчитанный на бесконечность: PL 40x/0,6 (подпружиненный) WD 3,98 мм • Объектив-планахромат, рассчитанный на бесконечность: PL 60x/0,7 (подпружиненный) WD 2,03 мм • Окуляр 10x/20 мм (2 шт.) • Окуляр 10х/20 мм с перекрестьем • Адаптер C-mount 1х • Ключ-шестигранник • Сетевой шнур питания • Пылезащитный чехол • Инструкция по эксплуатации и гарантийный талон Поставляются по дополнительному заказу: • Окуляр 10х/20 мм со шкалой. Цена деления шкалы 0,1 мм • Окуляр 16х/11 мм (2 шт.) • Окуляр 20х/11 мм (2 шт.) • Объектив-планахромат, рассчитанный на бесконечность: PL 2,5x/0,07 WD 11 мм • Объектив-планахромат, рассчитанный на бесконечность: PL 50x/0,7 (подпружиненный) WD 3,67 мм • Объектив-планахромат, рассчитанный на бесконечность: PL 80x/0,8 (подпружиненный) WD 1,25 мм • Объектив-планахромат, рассчитанный на бесконечность: PL100x/0,85 (подпружиненный) WD 0,4 мм • Препаратоводитель • Цифровая камера • Калибровочный слайд Технические характеристики: Насадка: Зидентопф Увеличение, крат: 50–600 базовая комплектация (*опция: 25–1000/1600/2000) Окуляры: 10х/20 мм; 10x/20 мм со шкалой (*опция: 16x/11 мм; 20х/11 мм) Объективы: планахроматические, скорректированные на бесконечность, без напряжений: PL 5x/0,12; PL 10x/0,25; PL 40x/0,6; PL 60x/0,7 (*опция: PL 2,5x/0,07; PL 50x/0,7; PL 80x/0,8; PL 100x/0,85); парфокальная высота 45 мм, рассчитаны на работу с объектами без покровного стекла Рабочее расстояние, мм: 26,1 (5х); 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,67 (50x); 1,25 (80x); 0,4 (100x) Предметный столик, мм: O150, вращаемый на 360°; центрируемый, градуировка угла поворота через 1°; нониус для измерения углов с точностью до 0,1° Диоптрийная коррекция окуляров, D: ±5 (на левом тубусе) Конденсор: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой Диафрагма: регулируемая апертурная, регулируемая ирисовая полевая Фокусировка: коаксиальная, грубая (21 мм, 39,8 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) Регулировка яркости: 1 Светофильтры: отраженный свет: матовый, желтый, зеленый, синий Диаметр окулярной трубки, мм: 23,2 Тип лампы подсветки: отраженный и проходящий свет: галогенная лампа 12 В/30 Вт Поляризатор: проходящий свет: с отметками 0°, 90°, 180°, 270° на шкале; вращаемый на 360°; отраженный свет: съемный Промежуточная насадка: встроенный анализатор, с переключением на обычный либо поляризованный свет, с вращением 0–360°; нониус для измерения углов с точностью до 0,1°; линза Бертрана; слот для установки компенсаторов Компенсатор: ? компенсатор; ?/4 компенсатор; кварцевый клин Диапазон увеличения: от 200х до 800х Уровень пользователя: для профессионалов, для опытных Револьверное устройство: на 5 объективов с центрируемыми гнездами Расположение подсветки: комбинированная Уровень сложности сборки и настройки: сложно Тип насадки: тринокулярные Подсветка: галогенная Чехол/кейс/сумка в комплекте: чехол пылезащитный Метод исследования: поляризация, светлое поле Межзрачковое расстояние, мм: 48–75 Источник питания: сеть переменного тока, 220±22 В / 50 Гц Диапазон рабочих температур, °С: +5… +35 Назначение: лабораторные/медицинские Угол наклона окулярной насадки: 30° Тип микроскопа: световые/оптические, биологические Возможные аналоги:
