Описание

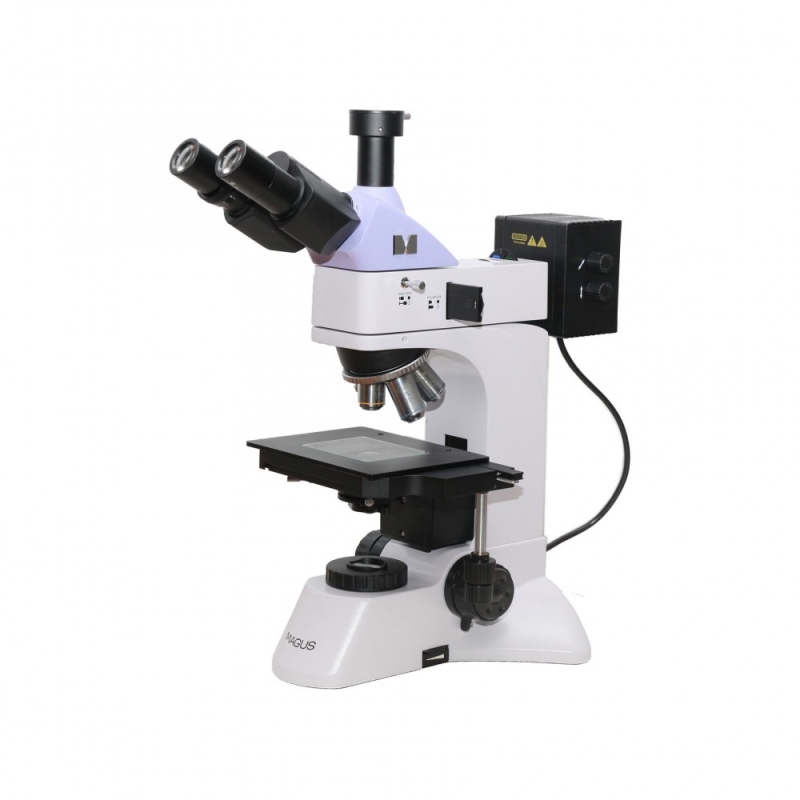

Перед вами металлографический микроскоп MAGUS Metal 600 для изучения металлических и полупроводниковых плоскопараллельных шлифов с хорошо отражающей исследуемой поверхностью и высотой не более 20 мм. Непрозрачные объекты исследуются в отраженном свете методами светлого поля и простой поляризации. Предусмотрена и работа с полупрозрачными образцами – тонкими пленками, объектами на фильтрах – в проходящем свете в светлом поле. Микроскоп используется для контроля качества и научно-исследовательской работы в сферах, где требуется анализ металлов: в атомной и энергетической промышленности, на металлургических и машиностроительных предприятиях, в технических вузах. Оптическая схема Микроскоп тринокулярный, т. е. для установки цифровой камеры (не включена в комплект) предусмотрен отдельный канал визуализации. При помощи делителя светового потока свет перенаправляется полностью на окуляры или на цифровую камеру. Наклон визуальной части в 30° удобен для длительной работы. На левом окулярном тубусе можно выполнять диоптрийную коррекцию. Увеличение микроскопа «из коробки» составляет от 50 до 600 крат, для расширения возможностей оптики используются опциональные окуляры и объективы. Револьверное устройство рассчитано на установку 5 объективов, 4 объектива уже включены в комплект. Объективы планахроматические, с увеличенным рабочим расстоянием, предназначенные для работы в светлом поле. Револьверное устройство повернуто «от наблюдателя», чтобы пользователь мог видеть рабочий объектив. Система освещения Осветительная система отраженного света включает галогенную лампу мощностью 30 Вт, встроенную полевую и апертурную диафрагмы, а также набор светофильтров и устройство простой поляризации. Таким образом, в отраженном свете доступен метод Кёлера и наблюдения в светлом поле и в поляризованном свете. Диафрагмы и осветитель центрируются. Яркость осветителя регулируется. Освещение осуществляется в теплом спектре, приятном для длительной работы. Источником проходящего света также выступает галогенная лампа мощностью 30 Вт с регулировкой яркости. Есть апертурная диафрагма (в конденсоре) и полевая диафрагма, поэтому метод Кёлера доступен и для проходящего света. Конденсор Аббе дополнен откидной линзой для работы на объективах малой кратности. Положение конденсора регулируется по высоте и в горизонтальной плоскости. Механика Перемещение образца происходит путем перемещения предметного столика по двум осям. Стеклянная вставка предназначена для исследования полупрозрачных образцов. Размер образца не должен превышать 20 мм. Резкость настраивают с помощью рукояток грубой и тонкой фокусировки. Блокиратор грубой фокусировки расположен с правой стороны корпуса, а регулятор жесткости хода – с левой. Рукоятки коаксиальны и перенесены ближе к основанию, чтобы во время настройки фокуса руки можно было положить на стол. Аксессуары Для микроскопа MAGUS Metal 600 разработана линейка полностью совместимых аксессуаров: объективов с увеличенным рабочим расстоянием, окуляров, калибровочных слайдов и цифровых камер. Основные особенности: • Исследование металлов, сплавов, полупроводниковых материалов на подготовленных плоскопараллельных шлифах • Наблюдение полупрозрачных пленок и других объектов в проходящем свете • Насадка с бинокулярной визуальной частью и каналом визуализации для установки видеоокуляра • 30-ваттные галогенные лампы обеих осветительных систем • В отраженном свете: устройство простой поляризации, центрируемый источник света, апертурная и полевая диафрагмы, светофильтры, возможность настройки освещения по Кёлеру • В проходящем свете: конденсор Аббе с откидной линзой, апертурная и полевая диафрагмы • Дополнительные окуляры и объективы для расширения возможностей микроскопа Комплектация: • Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов • Осветитель отраженного света – насадка с фонарем лампы • Тринокулярная визуальная насадка • Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм • Окуляр 10x/22 мм с удаленным зрачком (2 шт.) • Прозрачная вставка в столик • Адаптер C-mount 1х • Ключ-шестигранник • Сетевой шнур питания для микроскопа • Кабель осветителя отраженного света • Пылезащитный чехол • Инструкция по эксплуатации и гарантийный талон Поставляются по дополнительному заказу: • Окуляр 10х/22 мм со шкалой • Окуляр 12,5x/14 мм (2 шт.) • Окуляр 15х/15 мм (2 шт.) • Окуляр 20х/12 мм (2 шт.) • Окуляр 25х/9 мм (2 шт.) • Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм • Цифровая камера • Калибровочный слайд Технические характеристики: Насадка: Зидентопф Увеличение, крат: 50–600 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500) Окуляры: 10х/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм) Объективы: планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; парфокальная высота 45 мм (*опция: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой)) Рабочее расстояние, мм: 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х) Предметный столик, мм: 210x140, двухкоординатный механический, со стеклянной прямоугольной вставкой Диапазон перемещения предметного столика, мм: 75/50 Диоптрийная коррекция окуляров, D: ±5 (на левом тубусе) Конденсор: проходящий свет: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой; тип крепления «под винт» Диафрагма: отраженный и проходящий свет: встроенные апертурная и полевая Фокусировка: коаксиальная, грубая (25 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) Регулировка яркости: 1 Светофильтры: отраженный свет: матовый, желтый, зеленый, синий Вес, кг: не более 11, без упаковки Диаметр окулярной трубки, мм: 30 Тип лампы подсветки: отраженный и проходящий свет: 12 В/30 Вт Диапазон увеличения: от 200х до 800х Уровень пользователя: для профессионалов, для опытных Револьверное устройство: на 5 объективов Расположение подсветки: комбинированная Уровень сложности сборки и настройки: сложно Тип насадки: тринокулярные Подсветка: галогенная Чехол/кейс/сумка в комплекте: чехол пылезащитный Дополнительно: отраженный свет: встроенный анализатор и съемный поляризатор Метод исследования: поляризация, светлое поле Межзрачковое расстояние, мм: 48–75 Источник питания: сеть переменного тока, 220±22 В / 50 Гц Диапазон рабочих температур, °С: +5… +35 Назначение: металлографические Угол наклона окулярной насадки: 30° Тип микроскопа: световые/оптические, металлографические
