Описание

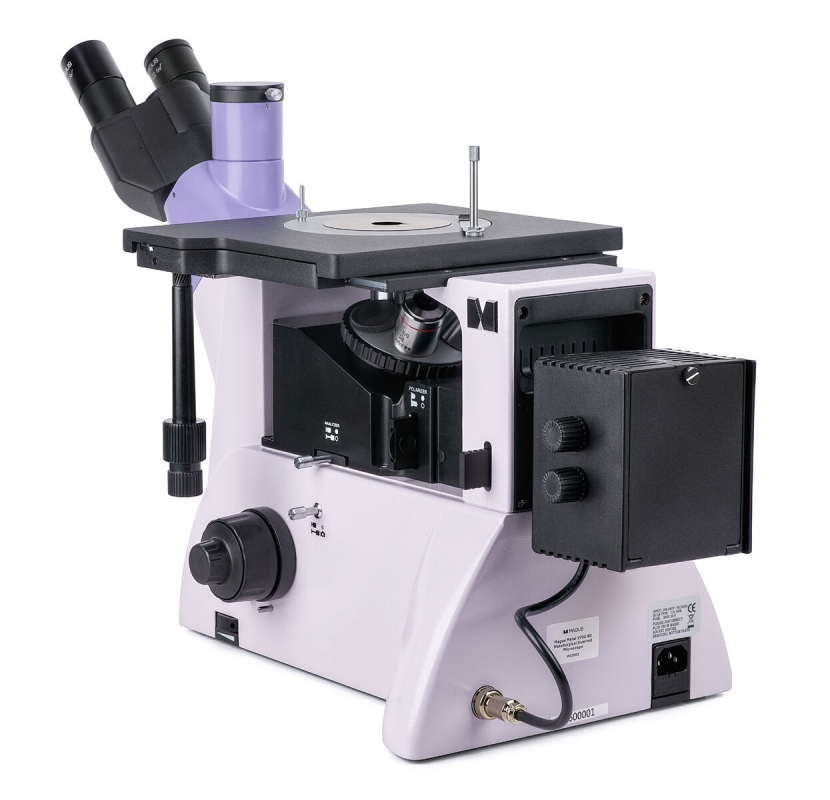

Микроскоп предназначается для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов. Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 2 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью. На этом микроскопе непрозрачные объекты исследуются в отраженном свете по методу светлого поля, темного поля и простой поляризации. Два независимых канала визуализации предусматривают одновременное подключение монитора и камеры. Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах. Цифровая камера Цифровая камера MAGUS CLM30 разработана для работы в свете люминесценции и по методу темного поля. Камера оснащена сенсором 8,3 Мпикс и формирует реалистичное изображение в разрешении 3840x2160 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей. Видеозапись ведется с частотой 45 или 70 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории. Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах. Визуальная насадка Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная. Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100. Револьверное устройство Револьвер на 5 объективов установлен на штатив под столиком. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение. Объективы Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием работают по методу светлого и темного поля. Фокусировка Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки. Предметный столик Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается круглая поворотная вставка с отверстием подходящего диаметра: 10 мм, 20 мм или 30 мм. Для фиксации объекта применяется прижим. Источник света В фонаре стоит 50-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры. Осветительная система отраженного света Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами. Источник света центрируется по трем осям. Съемные анализатор и поляризатор реализуют метод простой поляризации. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. Набор светофильтров поможет правильно настроить цветопередачу. Устройство для работы по методу темного поля находится в штативе. Аксессуары Дополнительные аксессуары усиливают технические характеристики микроскопа. Окуляры и объективы расширяют диапазон увеличения. Цифровые камеры выводят изображение на экран компьютера или монитор. Калибровочные слайды помогут провести измерения объектов. Основные особенности микроскопа: • Применяется для изучения непрозрачных габаритных объектов массой до 2 кг • Тринокулярная визуальная насадка с возможностью изменения высоты взора • Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100 • Объективы-планахроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле • Осветитель отраженного света увеличенной мощности 50 Вт – специально для работы в темном поле • Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, доступны методы светлого поля, темного поля и простой поляризации • Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии • Предметный столик большого размера с круглыми поворотными вставками, отверстия 10, 20 и 30 мм • Большой выбор дополнительных окуляров и объективов Основные особенности камеры: • Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х • Разрешение 8,3 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей • 45 и 70 кадров в секунду при разрешениях 3840x2160 пикс и 1920x1080 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания • Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки • Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам • Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков • Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров Комплектация: • Цифровая камера MAGUS CLM30 (цифровая камера, кабель USB, адаптер питания 12 В, 3 А, кейс, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон) • Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов • Фонарь лампы • Тринокулярная визуальная насадка • Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм • Окуляр 10x/22 мм с удаленным зрачком (2 шт.) • Адаптер C-mount 1х • Ключ-шестигранник • Сетевой шнур питания для микроскопа • Пылезащитный чехол • Инструкция по эксплуатации и гарантийный талон Поставляются по дополнительному заказу: • Окуляр 10х/22 мм со шкалой • Окуляр 12,5x/14 мм (2 шт.) • Окуляр 15х/15 мм (2 шт.) • Окуляр 20х/12 мм (2 шт.) • Окуляр 25х/9 мм (2 шт.) • Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм • Калибровочный слайд Технические характеристики: Фото: *.jpg, *.bmp, *.png, *.tif Видео: *.wmv, *.avi, *.h264 (Win 8 или выше), *h265 (Win 10 или выше) Насадка: Зидентопф с возможностью разворота на 180° Увеличение, крат: 50–500 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500) Окуляры: 10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм) Объективы: планахроматические, скорректированные на бесконечность: PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L50х/0,70 BD; парфокальная высота 45 мм (*опция: PL L40х/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100х/0,85 BD (сухой)) Рабочее расстояние, мм: 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50х); 0,80 (80х); 3,0 (40x); 1,9 (60х); 0,40 (100х) Предметный столик, мм: 242x200, двухкоординатный механический; круглые поворотные вставки O130 мм с отверстиями O10 мм, O20 мм и O30 мм Диапазон перемещения предметного столика, мм: 30/30 Диафрагма: встроенные апертурная и полевая Фокусировка: коаксиальная, грубая (с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) Регулировка яркости: 1 Светофильтры: матовый, желтый, зеленый, синий Число мегапикселей: 8,3 Чувствительный элемент: SONY Exmor CMOS, цветной, 1/1,2" (11,14x6,26 мм) Чувствительность, вольт на люкс-секунду на длине волны 550 нм: 5970 мВ при 1/30 с Кадровая частота: 45@3840x2160; 70@1920x1080 Место использования: канал визуализации Спектральный диапазон, нм: 380–650 (с ИК-фильтром и антибликовым фильтром) Баланс белого: авто/ручной Контроль экспозиции: авто/ручной ПО, драйверы: MAGUS View Программные возможности: размер изображения, яркость, время выдержки Выход: USB 3.0, 5 Гб/с Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше Корпус: цельнолитой алюминиевый Источник питания камеры: постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье Диапазон рабочих температур, °С: –10... 50 Диаметр окулярной трубки, мм: 30 Максимальное разрешение: 3840x2160 пикс Цифровая камера в комплекте: 1 Тип лампы подсветки: 12 В/50 Вт Диапазон увеличения: от 200х до 800х Уровень пользователя: для профессионалов, для опытных Револьверное устройство: на 5 объективов Двухступенчатый термоэлектрический модуль (элемент Пельтье), позволяющий установить температуру на 42 °C ниже комнатной: 1 Тип затвора: ERS (электронный скользящий затвор) Расположение подсветки: нижняя
