Описание

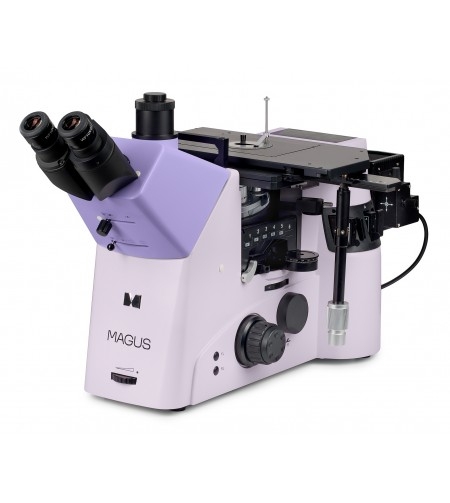

Микроскоп предназначен для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов. Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 2 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью. Микроскоп реализует три метода контрастирования в отраженном свете: светлое поле, простая поляризация и дифференциально-интерференционный контраст. Светлое поле дает достоверное увеличенное изображение объекта. Простая поляризация убирает блики с металлических поверхностей, выделяет полимеры и другие инородные включения. Дифференциально-интерференционный контраст раскрашивает цветами изменения высоты объекта и таким образом показывает топографию образца. Объект исследования выглядит рельефным. Два независимых канала визуализации предусматривают одновременное подключение монитора и камеры. Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах. Визуальная насадка Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная. Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100. Револьверное устройство Револьвер на 5 объективов установлен на штатив под столиком. В револьверном устройстве есть специальный слот для установки ДИК-слайдера, который используется при работе по методу дифференциально-интерференционного контраста с объективами 5х, 10х и 20х. Объективы Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием работают по методам светлого поля, простой поляризации и ДИК. Для работы по методу темного поля, выбирайте MAGUS Metal V700 BD. Фокусировка Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки. Предметный столик Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается круглая поворотная вставка с отверстием подходящего диаметра: 10 мм, 20 мм или 30 мм. Для фиксации объекта применяется прижим. Источник света В фонаре стоит 50-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле, поляризованном свете и дифференциально-интерференционном контрасте. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры. Осветительная система отраженного света Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами. Источник света центрируется по трем осям. Съемные анализатор и поляризатор реализуют метод простой поляризации. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. Слайдер с призмой ДИК используется при работе по методу дифференциально-интерференционного контраста с объективами 5х, 10х и 20х. Набор светофильтров поможет правильно настроить цветопередачу. Аксессуары Дополнительные аксессуары усиливают технические характеристики микроскопа. Окуляры и объективы расширяют диапазон увеличения. Цифровые камеры выводят изображение на экран компьютера или монитор. Калибровочные слайды помогут провести измерения объектов. Основные особенности: • Применяется для изучения непрозрачных габаритных объектов массой до 2 кг • Тринокулярная визуальная насадка с возможностью изменения высоты взора • Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100 • Мощный 50-ваттный галогенный осветитель отраженного света для яркого естественного освещения • Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, устройство простой поляризации, слот для ДИК-слайдеров • Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии • Предметный столик большого размера с круглыми поворотными вставками, отверстия 10, 20 и 30 мм • Большой выбор дополнительных окуляров и объективов Комплектация: • Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов • Фонарь лампы • Тринокулярная визуальная насадка • Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм • Окуляр 10x/22 мм с удаленным зрачком (2 шт.) • Адаптер C-mount 1х • ДИК-слайдер для объективов 5х, 10х и 20х • Ключ-шестигранник • Сетевой шнур питания для микроскопа • Пылезащитный чехол • Инструкция по эксплуатации и гарантийный талон Поставляются по дополнительному заказу: • Окуляр 10х/22 мм со шкалой • Окуляр 12,5x/14 мм (2 шт.) • Окуляр 15х/15 мм (2 шт.) • Окуляр 20х/12 мм (2 шт.) • Окуляр 25х/9 мм (2 шт.) • Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм • Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм • Цифровая камера • Калибровочный слайд Технические характеристики: Насадка: Зидентопф с возможностью разворота на 180° Увеличение, крат: 50–500 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500) Окуляры: 10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм) Объективы: планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70; парфокальная высота 45 мм (*опция: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой)) Рабочее расстояние, мм: 26,1 (5x); 20,2 (10x); 8,80 (20х); 3,68 (50х); 0,40 (100х); 1,25 (80х); 3,98 (40x); 2,08 (60x) Предметный столик, мм: 242x200, двухкоординатный механический; круглые поворотные вставки O130 мм с отверстиями O10 мм, O20 мм и O30 мм Диапазон перемещения предметного столика, мм: 30/30 Диафрагма: встроенные апертурная и полевая Фокусировка: коаксиальная, грубая (с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) Регулировка яркости: 1 Светофильтры: матовый, желтый, зеленый, синий Диаметр окулярной трубки, мм: 30 Тип лампы подсветки: 12 В/50 Вт, цоколь G6 Диапазон увеличения: от 200х до 800х Уровень пользователя: для профессионалов, для опытных Револьверное устройство: на 5 объективов, с ДИК-слотом Расположение подсветки: нижняя Уровень сложности сборки и настройки: сложно Тип насадки: тринокулярные Подсветка: галогенная Чехол/кейс/сумка в комплекте: чехол пылезащитный Дополнительно: съемные анализатор и поляризатор, ДИК-слайдер для объективов 5х, 10х и 20х Метод исследования: ДИК, поляризация, светлое поле Межзрачковое расстояние, мм: 48–75 Источник питания: сеть переменного тока, 220±22 В / 50 Гц Диапазон рабочих температур, °С: +5… +35 Назначение: металлографические Угол наклона окулярной насадки: 45° Тип микроскопа: световые/оптические, металлографические
