Описание

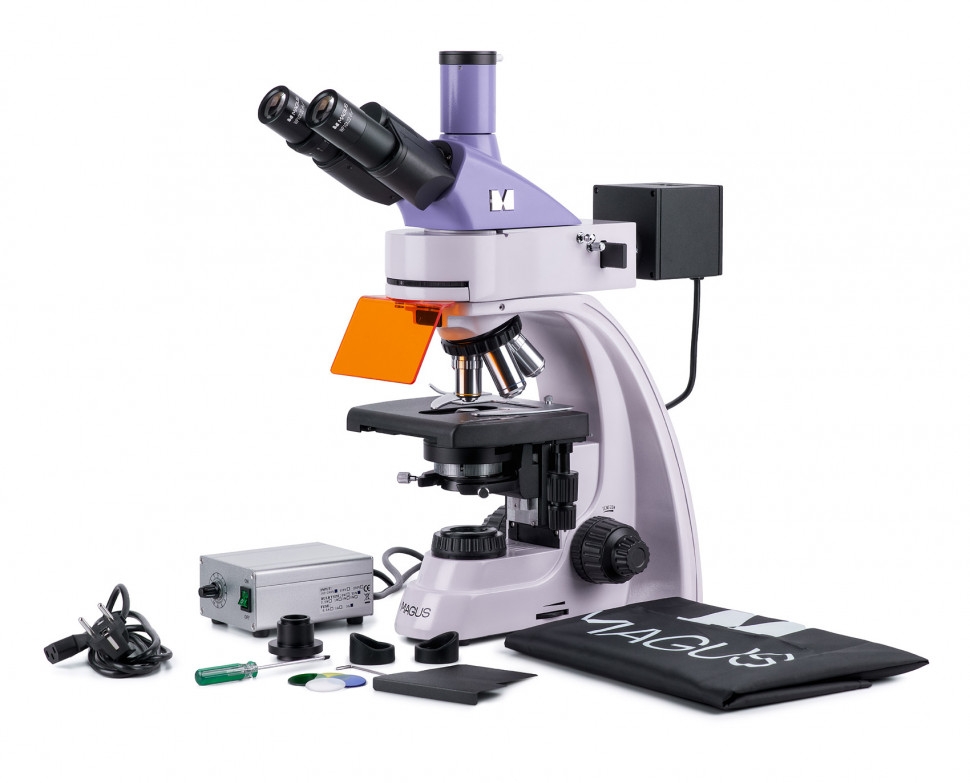

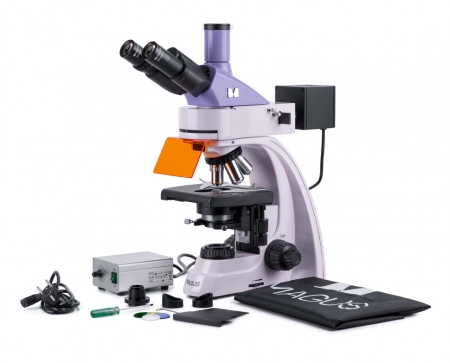

MAGUS Lum 400L – прямой люминесцентный микроскоп, на котором изучают возбудителей разных болезней, мазки крови, костный мозг, а также проводят криминалистические экспертизы, хромосомный анализ, анализ ДНК и проч. Люминесцентный метод доступен для отраженного света, в проходящем свете используется метод светлого поля. Микроскоп можно дополнить устройствами простой поляризации и фазового контраста, конденсором темного поля – все они доступны в линейке аксессуаров бренда MAGUS. Оптическая схема Наличие тринокулярной насадки позволяет не только проводить на микроскопе непосредственные наблюдения, но и использовать цифровую камеру для их фото- и видеофиксации. Камера устанавливается в вертикальный канал визуализации, в комплект она не входит. Окулярные тубусы насадки вращаются на 360°, поэтому высоту взора легко настроить под рост любого пользователя. Отвернутое «от наблюдателя» револьверное устройство освобождает пространство над столиком, благодаря чему хорошо видно рабочий объектив. Это делает работу исследователя более удобной. В револьвер можно установить пять объективов, четыре уже включены в базовую комплектацию. Все объективы являются планахроматами, скорректированными на бесконечность: три используются для светлого поля, один (микрофлюар) – для люминесценции. В свободное гнездо устанавливают опциональный объектив, чтобы получить на микроскопе еще одно увеличение. Система освещения Источником отраженного света являются четыре светодиода: синий (В), зеленый (G), фиолетовый (V) и ультрафиолетовый (UV). Мощность каждого светодиода составляет 5 Вт – это достаточная мощность для работы на любом объективе в любом методе исследования. Светодиоды отличаются долгим сроком службы – 50 000 часов. Они не перегреваются во время длительной работы, просты в обслуживании и являются наиболее безопасной основой для люминесценции. Поэтому люминесцентный микроскоп со светодиодным освещением – оптимальный выбор для обучения в вузах. Для проходящего освещения тоже используется светодиод, но мощностью 3 Вт. Он дополнен конденсором светлого поля, с помощью которого регулируется интенсивность освещения рабочей области. В конденсоре есть слот для установки слайдера темного поля или фазового контраста. Слайдер является быстрым и легким способом получить на микроскопе дополнительный метод исследования без замены конденсора. Настройка освещения по методу Кёлера возможна и для проходящего, и для отраженного света. Так получится добиться максимально четкого изображения без затемнений по краям и с минимумом артефактов. Механика Микроскоп оснащен предметным столиком эргономичной формы. У него нет выдвижной зубчатой рейки, которая может быть неудобна при постоянной работе – за нее легко зацепиться. Специально для наблюдений в отраженном свете в комплектацию включена черная вставка – она устанавливается на микроскоп для защиты от паразитных бликов от осветителя проходящего света. Еще одна особенность столика – съемный препаратодержатель. Коаксиальные рукоятки грубой и тонкой фокусировки обеспечивают точную и плавную наводку резкости. Жесткость хода грубой фокусировки может быть отрегулирована до наиболее комфортной, также грубую фокусировку можно заблокировать, если это необходимо. Аксессуары Широкая линейка совместимых аксессуаров – возможность быстро расширить функционал микроскопа. Помимо устройств для разных методов исследования в нее также входят окуляры, объективы, цифровые камеры, калибровочные слайды. Основные особенности: • Микроскоп-тринокуляр для работы в отраженном свете по методу люминесценции и в проходящем свете по методу светлого поля • Вертикальный канал визуализации позволяет устанавливать цифровую камеру для фото- и видеофиксации исследований • Окулярные тубусы насадки вращаются, позволяя выбирать подходящую высоту взора • Планахроматическая оптика скорректирована на бесконечность, один из комплектных объективов является микрофлюаром • Система отраженного света – четыре светодиода мощностью 5 Вт: синий (В), зеленый (G), фиолетовый (V) и ультрафиолетовый (UV) • Система проходящего света – светодиод мощностью 3 Вт • Метод Кёлера для отраженного и проходящего света • Эргономичная конструкция предметного столика (нет выдвижной рейки), грубая и тонкая фокусировки • Большой выбор дополнительных аксессуаров Комплектация: • Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером объективов • Конденсор Аббе • Люминесцентная насадка • Фонарь со светодиодами • Тринокулярная визуальная насадка • Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 19,8 мм • Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм • Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 40x/0,85 (подпружиненный) WD 0,42 мм • Объектив-планахромат, рассчитанный на бесконечность: PL 100x/1,25 (подпружиненный, ми) WD 0,36 мм • Окуляр 10x/22 мм с удаленным зрачком (2 шт.) • Наглазник на окуляр (2 шт.) • Защитный экран • Пластина светового барьера • Черная защитная пластина для установки под столик • Переходник под крепление C-mount для работы с камерой • Светофильтр (4 шт.) • Флакон с иммерсионным маслом • Блок питания осветителя отраженного света • Сетевой шнур питания • Кабель осветителя отраженного света • Сетевой шнур блока питания осветителя отраженного света • Пылезащитный чехол • Инструкция по эксплуатации и гарантийный талон Поставляются по дополнительному заказу: • Окуляр 10х/22 мм со шкалой • Окуляр 12,5x/14 мм (2 шт.) • Окуляр 15х/15 мм (2 шт.) • Окуляр 20х/12 мм (2 шт.) • Окуляр 25х/9 мм (2 шт.) • Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 10х/0,35WD 2,37 мм • Объектив-планахромат, рассчитанный на бесконечность: PL 20х/0,40 WD 8,8 мм • Объектив-планахромат, рассчитанный на бесконечность: PL 60х/0,80 ?/0,17 WD 0,46 мм • Фазово-контрастное устройство • Конденсор темного поля А 0,9 • Конденсор темного поля иммерсионный А 1,36–1,25 • Слайдер темного поля • Устройство простой поляризации • Цифровая камера • Калибровочный слайд • Монитор Технические характеристики: Флуоресцентный модуль: фильтры: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G) Насадка: Gemel (Зидентопф с вращением тубусов на 360°) Увеличение, крат: 40–1000 базовая комплектация (*опция: 40–1250/1500/2000/2500) Окуляры: 10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой; 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм) Объективы: планахроматические и микрофлюары, скорректированные на бесконечность: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (ми); парфокальная высота 45 мм (*опция: PL FL 10х/0,35, PL 20х/0,40, PL 60х/0,80 ?/0,17) Рабочее расстояние, мм: 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); 8,8 (20х); 0,46 (60х) Предметный столик, мм: 180x150, двухкоординатный механический, без выдвижной рейки Диапазон перемещения предметного столика, мм: 75/50 Конденсор: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и слотом для слайдера темного поля и фазового контраста; тип крепления «ласточкин хвост» Диафрагма: регулируемая апертурная, регулируемая ирисовая полевая Фокусировка: коаксиальная, грубая (21 мм, 39,8 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) Регулировка яркости: 1 Светофильтры: есть Диаметр окулярной трубки, мм: 30 Тип лампы подсветки: отраженный свет: 4 светодиода разных длин волн, 5 Вт; проходящий свет: светодиод 3 Вт Фильтры возбуждения люминесценции: тип фильтра, длина волны возбуждения / дихроичное зеркало / длина волны запирания: ультрафиолетовый (UV), 320–380 нм / 420 нм / 435 нм; фиолетовый (V), 380–415 нм / 460 нм / 475 нм; синий (B), 410–490 нм / 505 нм / 515 нм; зеленый (G), 475–550 нм / 580 нм / 595 нм Диапазон увеличения: от 800х до 1280х Уровень пользователя: для профессионалов, для опытных Револьверное устройство: на 5 объективов Расположение подсветки: комбинированная Уровень сложности сборки и настройки: сложно Тип насадки: тринокулярные Подсветка: флуоресцентная, светодиодная Чехол/кейс/сумка в комплекте: чехол пылезащитный Метод исследования: флуоресценция, светлое поле Межзрачковое расстояние, мм: 48–75 Источник питания: сеть переменного тока, 85–265 В / 50/60 Гц Диапазон рабочих температур, °С: +5… +35 Назначение: лабораторные/медицинские Угол наклона окулярной насадки: 30° Тип микроскопа: световые/оптические, биологические Возможные аналоги:
