Описание

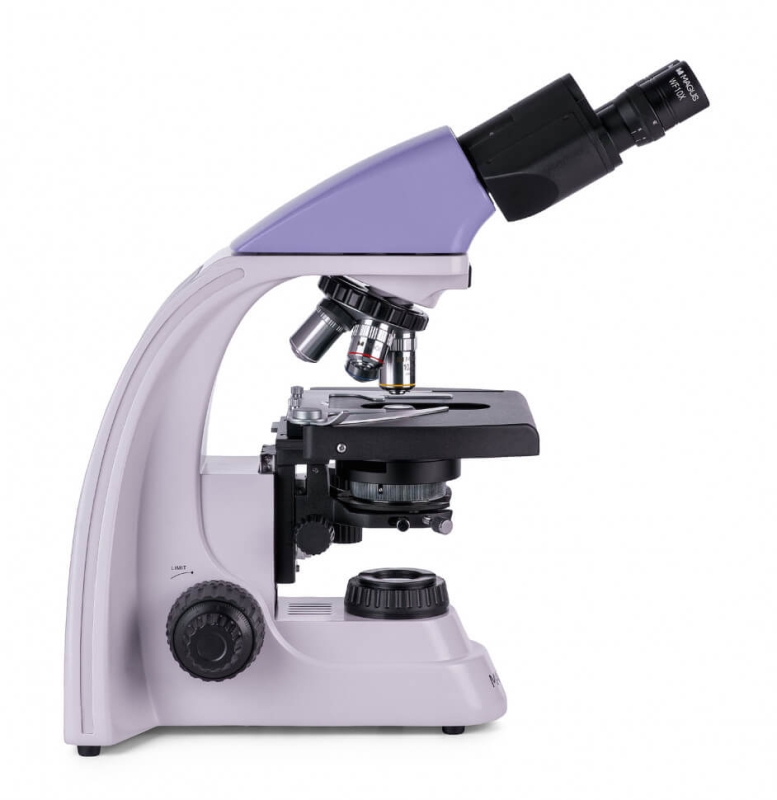

Биологический микроскоп MAGUS Bio 230B с ахроматической оптикой и галогенной подсветкой предназначен для наблюдения тонких биологических образцов в проходящем свете. Метод исследований – светлое поле (в базовой комплектации), при установке дополнительных аксессуаров (приобретаются отдельно) можно использовать методы темного поля, фазово-контрастную микроскопию и поляризованный свет. Микроскоп подходит для лабораторной и научно-исследовательской работы в сферах медицины, биотехнологии, фармацевтики, криминалистики, охраны окружающей среды и проч. Оптическая схема На левом тубусе бинокулярной насадки находится механизм диоптрийной подвижки. Вращение окулярных тубусов на 360° обеспечивает удобство работы для пользователей разного роста. В револьверном устройстве предусмотрено 5 гнезд для установки объективов: 4 ахроматических объектива включены в комплект и 1 объектив можно установить дополнительно. Револьвер повернут «от наблюдателя», т. е. над предметным столиком остается достаточно свободного пространства. В базовой комплектации увеличение микроскопа составляет от 40 до 1000 крат, дополнительные окуляры повышают предел увеличения до 1500, 1600 и даже 2000 крат. Так как оптика скорректирована на бесконечность, в оптический путь можно устанавливать дополнительные компоненты для расширения возможностей микроскопа. Для вывода изображения на монитор компьютера микроскоп оснащают цифровой камерой. Ее устанавливают на место одного из окуляров. Система освещения Лампа мощностью 30 Вт дает яркое освещение, его достаточно для работы на всех объективах, в том числе при использовании методов фазового контраста и темного поля. Галогенный свет приятен для глаз, они не устают при длительной работе с микроскопом. Свет от осветителя проходит через конденсор Аббе с ирисовой диафрагмой. Его положение под предметным столиком регулируется как по вертикали, так и по горизонтали: есть регулировка высоты и центрирование. Конденсор дополнен слотом для установки слайдера – фазового или темнопольного. Удобно использовать слайдер, если во время работы надо быстро переключаться между разными методами исследований. В наличии и полевая диафрагма, т. е. для настройки освещения можно применять метод Кёлера. Механика Основная особенность предметного столика – отсутствие выдвижной рейки, которая может создавать неудобство при работе с микроскопом. Здесь она убрана, поэтому эргономика использования выше. Съемный препаратоводитель обеспечивает плавное и точное перемещение образца. Коаксиальное расположение рукояток грубой и тонкой фокусировки удобно для работы: они находятся внизу, поэтому руки можно не держать на весу, а положить на стол. У грубой фокусировки есть механизмы регулировки жесткости и блокировки хода. Сам фокус настраивается без усилий и плавно. Аксессуары Для микроскопа MAGUS Bio 230B предусмотрен большой выбор аксессуаров: окуляры, объективы, устройства для наблюдений методами темного поля, фазового контраста и поляризованного света, цифровые камеры и проч. Они созданы специально для этого микроскопа и значительно расширяют его возможности. Основные особенности: • Бинокуляр с оптикой, рассчитанной на бесконечность • Возможность вращения окулярных тубусов на 360° для подстройки под рост наблюдателя, диоптрийная подвижка на левом тубусе • Револьвер на 5 объективов, 4 ахроматических объектива в комплекте • Грубая и тонкая фокусировка, механизмы настройки жесткости и блокировки хода • Конденсор Аббе и полевая диафрагма, возможность установки слайдеров для наблюдений темнопольным методом или с использованием фазового контраста • Галогенный осветитель 30 Вт, проходящий свет, регулировка яркости, питание от сети 220 В • Широкая линейка дополнительных аксессуаров Комплектация: • Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером объективов • Конденсор Аббе • Бинокулярная визуальная насадка • Объектив-ахромат, рассчитанный на бесконечность: 4x/0,10 • Объектив-ахромат, рассчитанный на бесконечность: 10x/0,25 • Объектив-ахромат, рассчитанный на бесконечность: 40x/0,65 (подпружиненный) • Объектив-ахромат, рассчитанный на бесконечность: 100x/1,25 ми (подпружиненный) • Окуляр 10x/18 мм с удаленным зрачком (2 шт.) • Наглазник на окуляр (2 шт.) • Светофильтр (4 шт.) • Флакон с иммерсионным маслом • Сетевой шнур питания для микроскопа • Пылезащитный чехол • Инструкция по эксплуатации и гарантийный талон Поставляются по дополнительному заказу: • Окуляр 10х/20 мм со шкалой • Окуляр 15х/11 мм (2 шт.) • Окуляр 16х/11 мм (2 шт.) • Окуляр 20х/11 мм (2 шт.) • Объектив-ахромат, рассчитанный на бесконечность: 20х/0,40 • Объектив-планахромат, рассчитанный на бесконечность: 20х/0,40 • Объектив-планахромат, рассчитанный на бесконечность: 60x/0,80 (подпружиненный) • Фазово-контрастное устройство • Фазовый слайдер • Конденсор темного поля А 0,9 • Конденсор темного поля иммерсионный А 1,36–1,25 • Слайдер темного поля • Устройство простой поляризации • Цифровая камера • Калибровочный слайд • Адаптер C-mount • МониторТехнические характеристики: Насадка: Gemel (Зидентопф с вращением тубусов на 360°) Увеличение, крат: 40–1000 базовая комплектация (*опция: 40–1500/1600/2000) Окуляры: 10х/18, удаленный зрачок 10 мм (*опция: 10х/20 мм со шкалой, 15x/11 мм, 16x/11 мм, 20x/11 мм) Объективы: ахроматические, скорректированные на бесконечность: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (масляный); парфокальная высота 45 мм (*опция: 20x/0,40; 60xs/0,80) Рабочее расстояние, мм: 18,89 (4x); 5,95 (10x); 0,775 (40xs); 0,36 (100xs); 2,61/8,80 (20х); 0,46 (60хs) Предметный столик, мм: 180x150, двухкоординатный механический, без выдвижной рейки Диапазон перемещения предметного столика, мм: 75/50 Диоптрийная коррекция окуляров, D: ±5 (на левом тубусе) Конденсор: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и слотом для слайдера темного поля и фазового контраста; тип крепления «ласточкин хвост» Диафрагма: регулируемая апертурная, регулируемая ирисовая полевая Фокусировка: коаксиальная, грубая (21 мм, 39,8 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) Регулировка яркости: 1 Светофильтры: есть Вес, кг: не более 8, без упаковки Диаметр окулярной трубки, мм: 23,2 Тип лампы подсветки: 12 В/30 Вт, цоколь G4 Диапазон увеличения: от 800х до 1280х Габариты, мм: не более 200x436x400 (ШхВхД), без упаковки Уровень пользователя: для профессионалов, для опытных Револьверное устройство: на 5 объективов Расположение подсветки: нижняя Уровень сложности сборки и настройки: сложно Тип насадки: бинокулярные Подсветка: галогенная Чехол/кейс/сумка в комплекте: чехол пылезащитный Метод исследования: светлое поле Межзрачковое расстояние, мм: 48–75 Источник питания: сеть переменного тока, 220±22 В / 50 Гц Диапазон рабочих температур, °С: +5… +35 Возможность подключения другого оборудования: фазово-контрастное устройство (конденсор и объективы), конденсор темного поля (сухой или масляный), устройство простой поляризации (поляризатор и анализатор) Назначение: лабораторные/медицинские Угол наклона окулярной насадки: 30° Тип микроскопа: световые/оптические, биологические
